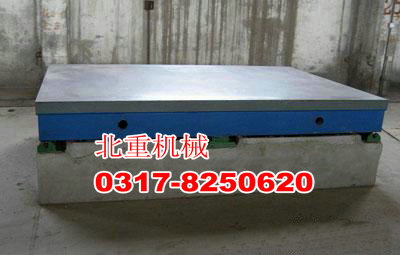

检测平板材质,检测平板说明,检测平板使用
检测平板也称检验铸铁平板用途:适用于各种检验工作,精密测量用的基准平面;用于机床机械检验测量基准;检查零件的尺寸精度或形为偏差,并作紧密划线,在机械制造中也是不可缺少的基本工具。以公司十多年的设计及技术经验,产品精度高、刚性强、外形美观。
精度:按国家标准计量检定规程执行,分别为,0,1,2,3级四个级别。(http://www.czjxzg.com/bzztpb/bzztpb22.html)
检验平板应采用优质细密HT200-300,其工作面硬度应为HB 170~240。
检验平板工作面通常应采用刮削工艺。对采用刮削加工的3级平板工作面,其表面粗糙度Ra最大允许值为5μm。
检测平板规格(长×宽):200mm×200mm-3000mm×6000mm
北重常年生产加工电机试验台、地轨,T型槽地轨、落地镗床工作台、龙门刨铣床机床增高工作台,机床垫箱,T型槽工作台、机床工作台、试验平台、龙门刨铣床,落地式端面铣床、组合拼接平台、立车工作台、龙门铣刨床工作台、机床床身铸件、机床立柱铸件、机床横梁铸件、铸铁底座和配重铁,定做大型铸铁弯板、铸铁方箱、T型槽弯板,机床增高工作台,水槽平台等大型铸件、重型铸件。
公司本着“以质量为基础,以创新为根本,以服务为生命”的经营理念欢迎新老客户了解更多产品详情,洽谈业务。 http://www.czjxzg.com 电话 0317-8250620 传真 0317-8039656 地址 泊头市交河西开发区
检验平板的详细技术参数:
规格(长×宽)mm 精度等级
0 1 2 3
平面度公差(μm)
200×200 5 10 20.5
200×300 5.5 11 22
300×300 5.5 11 22
300×400 6 12 24
400×400 6.5 12.5 25
400×500 6.5 13 26 66
500×500 6.8 14 28 68
400×600 7 14 27.5 70
500×600 7 14.2 28.5 71
500×800 8 15.5 31 78
600×800 8 16 32 80
1000×750 9 18 36 90
1000×1000 10 20 40 97
1000×1200 10 20.5 41 103
1000×1500 11 22 45 112
1000×2000 26 52 130
1500×2000 28 56 140
2000×2000 31 61 153
2000×2500 34 67 168
1500×3000 35 70 174
2000×3000 37 74 184
2000×4000 44 88 219
|
|
