划线平台高强度铸铁HT200-300规格多型号全-北重机械
|
更新时间: |
2015/8/21 13:35:51 |
所属类别: |
铸造件
->铸铁件
|
所属地区: |
河北
->沧州
|
供应数量: |
20
|
|
|
|
|
姓名: |
张现货
|
电话: |
0317-8250620
|
|
| |
|

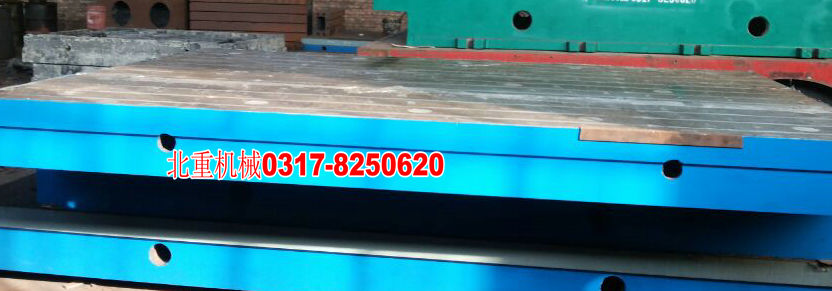

划线平台也称划线平板,铸铁划线平台,适用于各种检验工作,精密测量用的基准平面;用于机床机械检验测量基准;检查零件的尺寸精度或形为偏差,并作紧密划线,在机械制造中也是不可缺少的基本工具,划线平台可用于零件划线研磨加工,安装设备等用途,也可用于一般零件及精密零件的划线、铆焊研磨工艺加工及测量等。
划线平台标准要求:
平台材质:高强度铸铁HT200-300工作面硬度为HB170-240,经过两次人工处理(人工退火600度-700度或自然时效2-3年)使用该产品的精度稳定,耐磨性能好。(http://www.czjxzg.com/bzztpt/bzztpt5.html)
平台规格:200×200-3000×8000mm(特殊规格可按用户图纸订做或双方商定生产加工。)
划线平台(平板)精度:按国家标准计量检定规程执行,分别为0、1、2、3四个等级。
划线平台表面质量检验:用涂色法检验。0级1级平板在每边为25毫米平方的范围内不少于25点,2级不少于20点,3级不少于12点。
北重专业生产加工焊接平台、划线平台、装配平台、电机试验平台、三坐标平台、花岗岩平台、大理石平台、压砂平台、组合拼接平台、立车工作台、龙门铣刨床工作台地轨,T型槽地轨、落地镗床工作台、T型槽工作台、镗铣床工作台、机床工作台、试验平台、火工平台、圆形平台、大型铸铁弯板、铸铁方箱、方筒,机床增高工作台等大型铸件和机床量具。
公司本着以质量求生存,以信誉求发展的宗旨,集设计、制造、安装调试全方位为新老客户服务,欢迎新老客户洽谈业务,了解更多产品详情。 http://www.czjxzg.com 电话 0317-8250620 传真 0317-8039656 地址 泊头市交河西开发区
划线平台基本参数:
规格(长X宽)mm 精度等级 高度mm
0 1 2 3
平面度公差(μm)
100×100 4.6 9.0 18 50
100×200 4.9 9.8 19.6 50
200×200 5 10 20.5 50
200×300 5.5 11 22 50
300×300 5.5 11 22 80
300×400 6 12 24 85
400×400 6.5 12.5 25 85
400×500 6.5 13 26 66 90
500×500 6.8 14 28 68 95
400×600 7 14 27.5 70 95
500×600 7 14.2 28.5 71 120
500×800 8 15.5 31 78 140
600×800 8 16 32 80 160
600×900 8.3 16.5 33 83 160
1000×750 9 18 36 90 180
1000×1000 10 20 40 97 180
1000×1200 10 20.5 41 103 180
1000×1500 11 22 45 112 190
1000×2000 26 52 130 200
1500×2000 28 56 140 230
1500×3000 35 70 174 260
2000×3000 37 74 184 260
2000×4000 44 88 219 280
2500×6000 60 120 300 300
3000×6000 62 124 308 350
|
|
