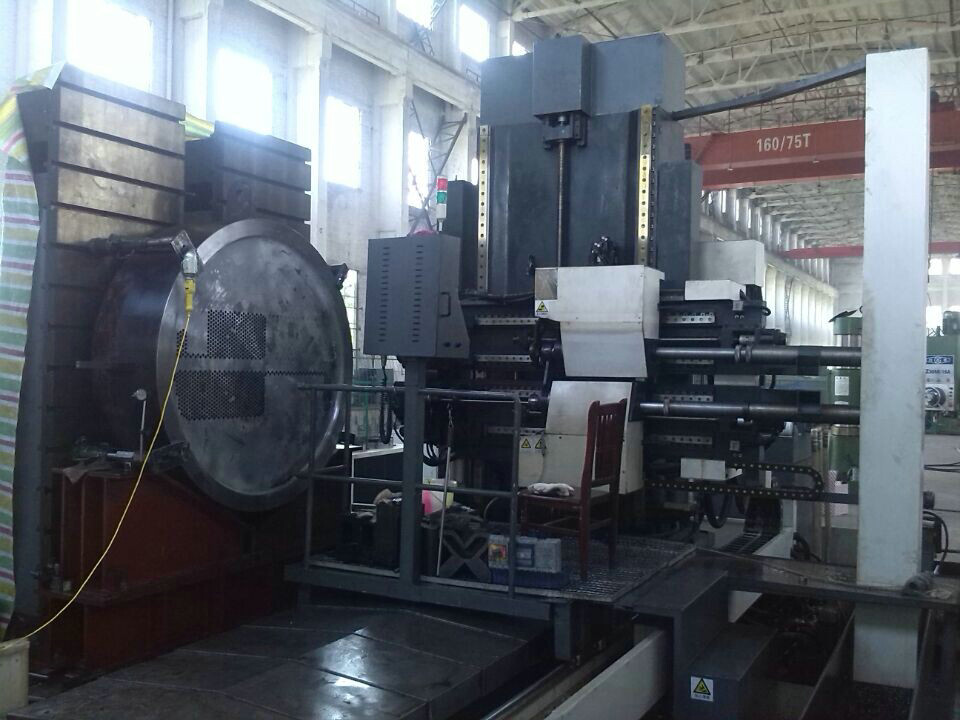

TP-4025/2型管板深孔钻床

常州中捷TP系列管板数控深孔钻床

1.卧式深孔钻主要用于石油、化工、制药、热电站、核电站等行业所使用的管壳式换热器管板上孔的加工,最大可加工直径φ6000mm的工件(需翻转180°),最大钻孔深度1000mm。本机床效率高,精度好,钻孔表面粗糙度可达Ra6.3Ra3.2,孔径精度达IT9IT10,孔的直线度0.3mm/1000mm

2.卧式深孔钻可以使用外排屑枪钻或内排屑单管 BTA钻,双主轴可同时工作(间距可调)。利用编程软件将dxf格式图纸转化为数控零件程序。优化钻孔顺序,提高钻孔效率。机床具有多种安全自动保护,可实现自动安全监控。

3.卧式深孔钻主要有纵向滑台、立柱垂直滑台、双主轴进给滑台、工作台及弯板、液压系统、冷却系统、自动润滑系统、电气系统、排屑器等组成。

4. 本机床属卧式深孔钻床。机床的主要基础件床身、立柱、工作台及弯板等都是优质铸铁件,经时效处理,精度稳定,抗震性好。床身上面装有纵向滑台,用来承载立柱作纵向(X向)移动;立柱上装有垂直滑台,承载主轴进给滑台等作垂直(Y向)移动;主轴进给滑台带动主轴作进给(Z向)运动。

5.卧式深孔钻的XYZ三个轴均采用进口的直线滚柱导轨副导向,具有极高的承载能力和优越的动态响应性能,无间隙,运动精度高。三个轴的驱动均采用有预载的滚珠丝杠副带动,由伺服电机进行驱动(Z轴通过高精度行星减速机减速)XY轴配有光栅尺,闭环控制,可以极大地提高机床的定位精度和可靠性。

6.卧式深孔钻的工作台与床身是分离的,使装夹的工件不会受床身振动的影响。工作台上装夹工件的弯板分两件,间距可以调节,适应不同直径的工件;也可以前后移动,调整工件端面与导向套端部的间距,以适应不同厚度的工件;下方支撑的两块斜板组成V形,用于承载工件,间距亦可调,以适应不同直径的工件。

6.本机床具有两个主轴,可以同时工作,效率比单主轴机床提高了近一倍。双主轴间距可以调节,以适应不同的孔距要求。本机床可以使用BTA钻,亦可使用枪钻,这样钻小孔可用枪钻,钻大孔可用BTA钻,极大的提高了可钻削的孔径范围,可钻φ7~φ45mm的孔。

7. 本机床配备平板链式自动排屑器,钻头钻出的铁屑经由排屑通道送到链式排屑器中,排屑全部自动完成。冷却液汇流到排屑器的冷却液箱后,被泵入磁辊纸带过滤机,过滤后再泵入系统的冷却液箱,回收利用。机床配备工业制冷机,对冷却液进行冷却,可使油温有效控制在40℃以下,保证钻削的稳定进行。

8.卧式深孔钻配备自动润滑系统,可以定期对导轨、丝杠等需润滑的部件进行最充分的润滑,有效地保证了机床的稳定运行,提高了各部件的使用寿命。本机床数控系统采用台湾新代数控系统(可选西班牙发格系统,日本发那科系统),配备电子手轮,操作管理方便。系统可对各轴的定位精度进行补偿,进一步提高了定位精度。利用编程软件将CAD图纸转化为数控零件程序,优化钻孔顺序,能够极大的提高效率。

9.本机床设有多种检测功能,包括:

1XY轴均装有光栅尺,监测XY轴定位是否准确完成并反馈给系统,保证孔的位置精度。

2)主轴进给扭矩检测。钻头崩刃或磨钝会使进给伺服电机转矩增大,系统检测后主轴停止、退出,等待操作者处理。3)主轴电机扭矩检测。钻头崩刃或磨钝可能引起主轴电机扭矩增大,系统检测后主轴停止、退出,等待操作者处理。4)流量检测。钻孔过程中若发生切屑堵塞会使冷却液流量减小,流量检测仪表会发出信号,数控系统会控制相应的阀提高冷却液压力以冲开切屑,如不能冲开,则机床停钻,等待人工处理。

5)压力检测。钻孔过程中冷却液压力过高或者过低的异常情况均会被检测到,出现这种情况时主轴停止、退回。

6)液位检测。在冷却液箱、排屑器和过滤器中均设有液位检测装置,可以防止冷却液从容器中溢出和液位过低,泵吸不到油的情况。

7)温度检测。可以防止由于温度过高而使冷却、润滑效果降低,加剧刀具磨损的情况出现。以上任何一种情况出现异常,系统报警均会给出相应的提示,以便于操作者检查问题所在。

10.本机床配置的直线导轨副、滚珠丝杠副、伺服电机及其驱动器、行星减速机、内冷接头(枪钻用)、数控系统、光栅尺及传感器、液压泵、阀等关键部件,均采用国内外知名品牌,所以机床的可靠性非常高,故障少,开机率高。



TP-3015/2

TP-4025/2

TP-5025/2

TP-6030/2



加工能力



钻孔直径

枪钻

10-32mm

BTA

16-40mm

钻孔深度范围

800mm

最大工件直径

1500mm

2500mm

2500mm

3000mm

二次装夹

3000mm

5000mm

5000mm

6000mm



加工行程

X轴行程

3000mm

4000mm

5000mm

6000mm

Y轴行程

1600mm

2000mm

2500mm

3000mm

Z轴行程

850mm





主轴数量

2个(可选3-4个)

主轴中心距

320-380mm

主轴转速

04500r/min

进给速度

0200mm/min







主轴电机

15KW

15KW

15KW

15KW

X轴伺服电机

3.0KW

4.4KW

4.4KW

4.4KW

Y轴伺服电机

3.0KW

3.0KW

3.0KW

3.0KW

Z轴伺服电机

1.3KW

1.3KW

1.3KW

1.3KW

间距伺服电机

1.3KW

1.3KW

1.3KW

1.3KW

机床总功率

60KW

60KW

60KW

60KW



冷却系统

压力范围

2-100Mpa

2-100Mpa

2-100Mpa

2-100Mpa

流量范围

10-320L/min

10-320L/min

10-320L/min

10-320L/min

邮箱容量

2000L

2000L

2000L

2000L



工作台尺寸

2000×3000mm

2000×4500mm

2000×5000mm

2000×6500mm

工作台承重

40

40

40

40

立板尺寸

1000×1000×3000mm

1000×1000×3000mm

1000×1000×3000mm

1000×1000×4000mm

立板数量

2

2

2

2





机床重量

38

45

50

60

外形尺寸

6500×4000mm

7500×5000mm

8500×5000mm

9500×6000mm

机床高度

4100mm

5100mm

5100mm

6100mm

说明:以上机床规格,因为设计研发变化,而有所更改

常州市武进潘家中捷精密机械有限公司



电话:0519-86058961



传真:0519-86055597



联络人:张金波



手机:13584552085



全国统一服务热线:400-015-2218

常州市武进潘家中捷精密机械有限公司是一家集TP系列管板深孔钻机床、Micro系列微孔深孔钻机床、Axis系列轴类深孔钻机床、DHD系列数控深孔钻机床、MAD系列七轴深孔钻铣床非标订制深孔钻机床的研发、生产、销售、服务于一体的制造型企业。公司位于位于风光秀丽的太湖之畔----潘家,东邻无锡26公里,西至宜兴30公里,位于潘家镇开发园区。地理位置优越,交通便捷,常州中捷以科技为本,立足于技术创新,公司已有超过十五年的数控深孔钻的生产经验。拥有一支实力雄厚的专业技术团队,领先的专业生产管理和品质管理体系。

多年以来,致力于推动翌丰品牌深孔钻床的高精度、高效率、低成本、操作人性化发展是常州中捷精密的宗旨!在中国,翌丰深孔钻床的市场份额在不断扩大,业务遍及全国各地。目前,翌丰品牌的主要产品包括:管板深孔钻机床、微孔深孔钻机床、轴类深孔钻机床、数控深孔钻机床、七轴深孔钻铣床、深孔钻机床配件和非标订制深孔钻机床等。我们的设备广泛应用于模具行业、汽车行业、纺织机械行业、医疗器械行业和电力汽轮机行业。中捷精密高品质的数控深孔钻以其优秀的售前售后服务受到了用户的一致好评,并且赢得了各行业的广泛认可和赞誉。为客户创造价值,为翌丰深孔钻赢得发展,这将是我们永远的追求!

公司名称:常州市武进潘家中捷精密机械有限公司

公司地址:江苏省常州市武进区潘家工业园潘东路8号

邮政编号:213179

联系电话:13584552085

电子邮箱:xiaoshou@zojem.com

联 系 人:张金波
